超音波探傷装置 アクセサリー

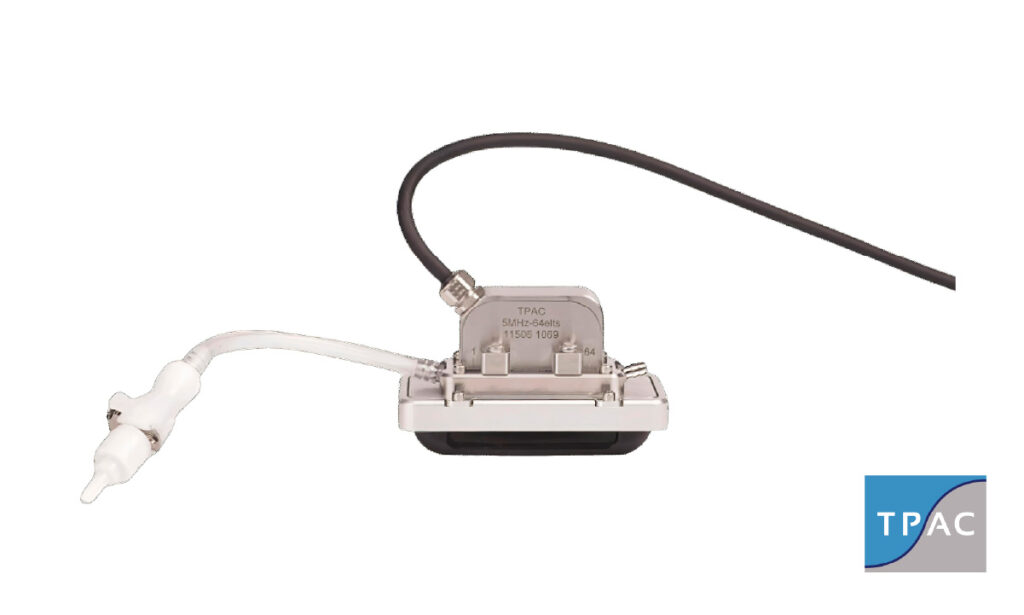

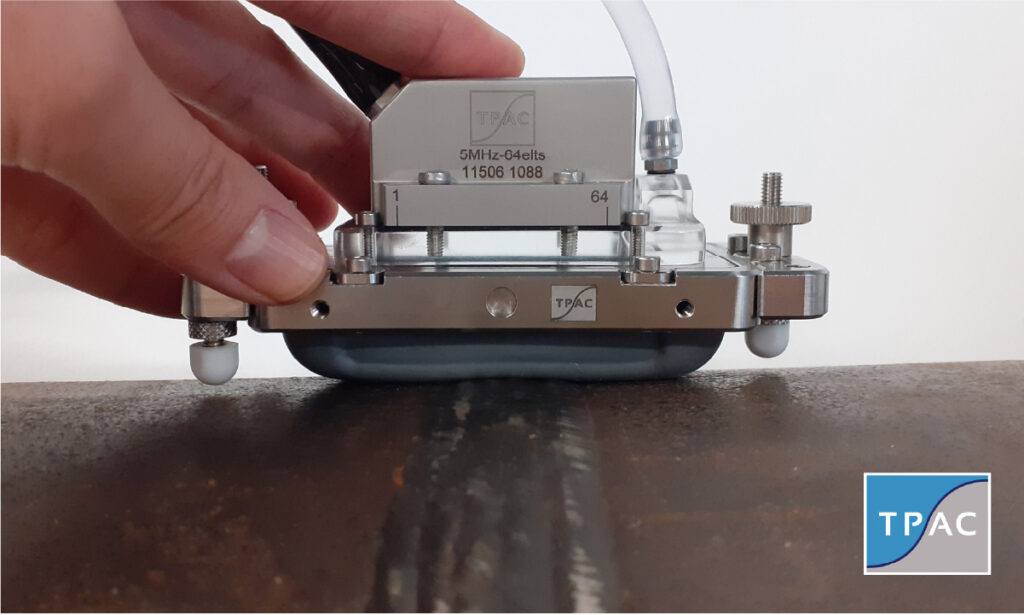

水風船ウェッジは水を充填したメンブレンを使用しています。
このメンブレンは柔軟性と耐久性に優れ、対象物の形状に限定されず幅広い検査に適用することができます。
接触媒質はごく少量の水、もしくはグリセリンペーストを用いることで検査ができます。

導入メリット

• 優れた音響結合性と伝達損失が小さいため、高感度な検査が可能
• 接触面形状を考慮せずに検査することが可能
• 複雑な形状・様々な形状を持つ対象物であっても、追従して検査することが可能

主な仕様

• 様々なタイプのアレイプローブにも対応（リニア、マトリクス、フォーカス、カーブetc.）
• メンブレンは音響的に無視ができるため、水浸超音波探傷に近い検査が可能
• 摩擦耐久性と化学的安定性に優れており、ハロゲンフリー対応。
• 難しいトレーニングは不要で、誰でも簡単に扱うことができます。メンブレンの交換も簡単です。

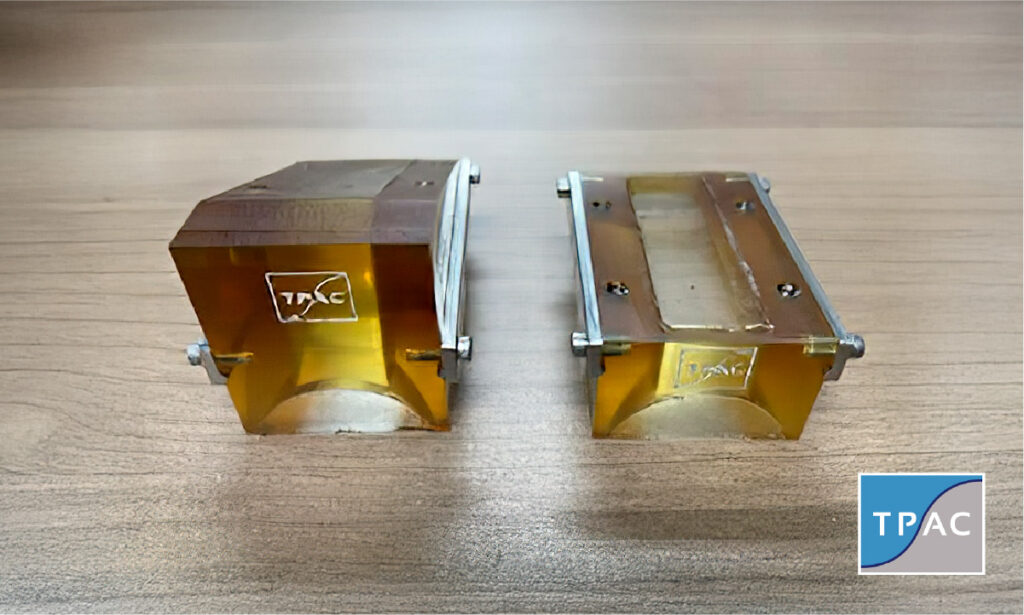

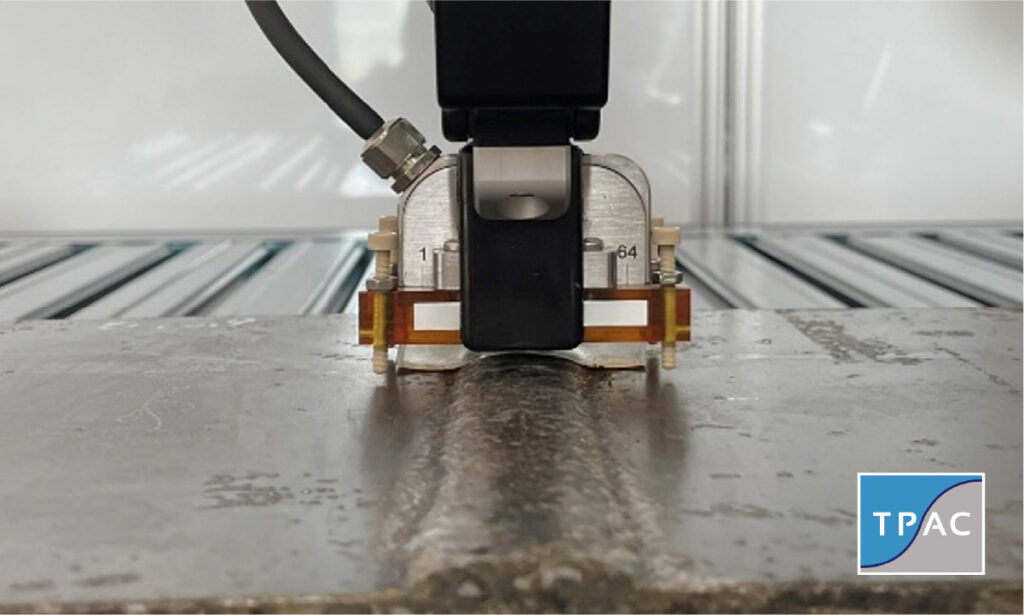

ゲルウェッジは水風船同様に、凹凸のある検査面に対して超音波探傷試験を適用することができ、タンク水浸法や局部水浸法の適用ができない大型な対象物の検査にも有効です。

導入メリット

• 凹凸のある検査面の超音波探傷
• 水浸法が適用できない対象物の表面近傍の超音波探傷
• 振動子面が大きなプローブによる曲率をもった検査面の超音波探傷
• ゲルウェッジと試験片の界面に、接触媒質の塗布を必須としない（検査対象物、検査対象に依存）

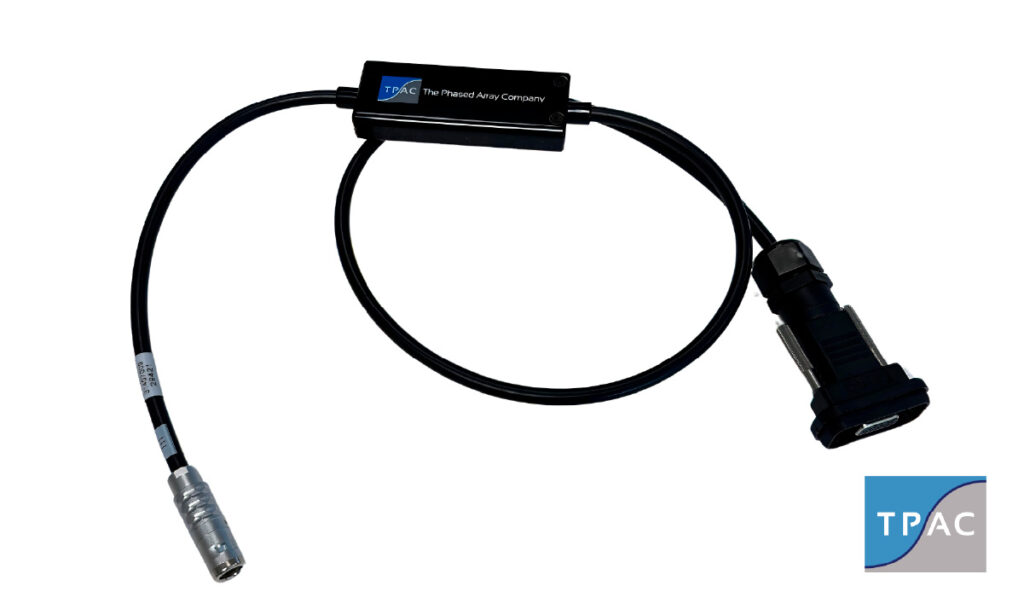

用途例：エンコーダー入力

様々なニーズに合わせてカスタマイズが可能

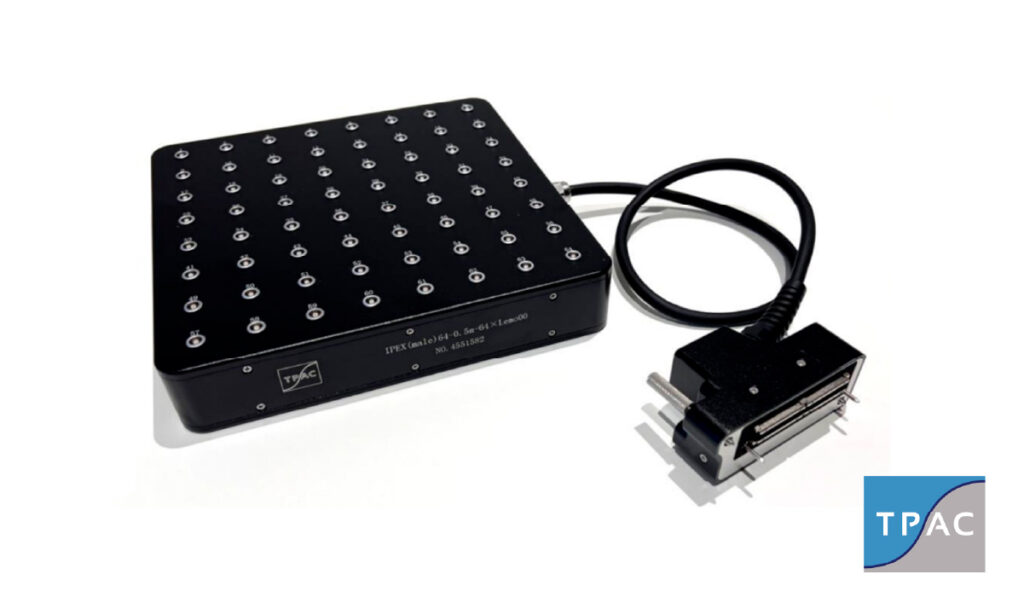

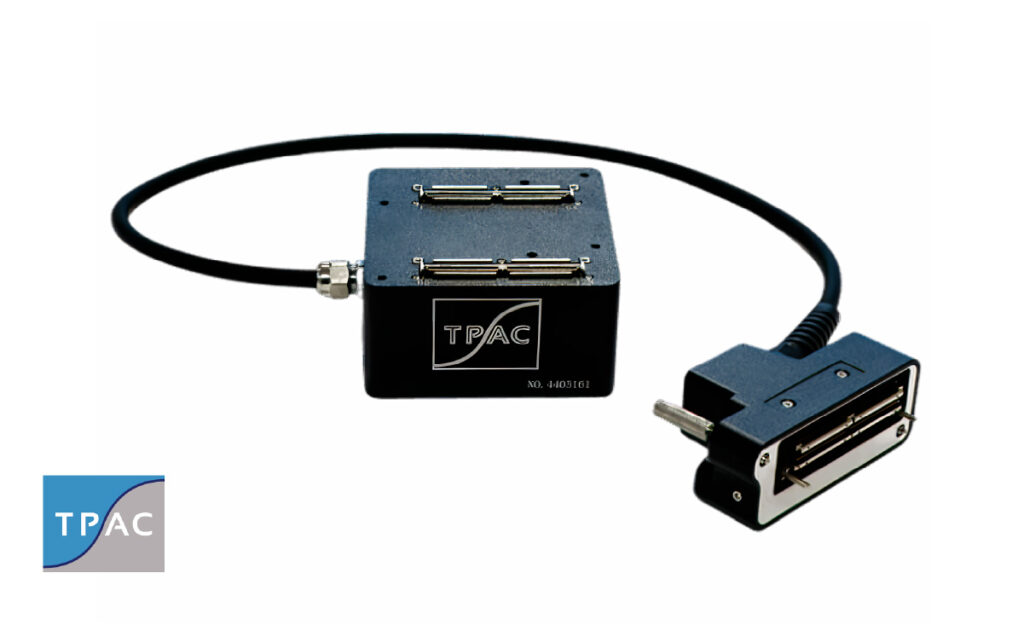

用途例：128chから2×64chに分岐

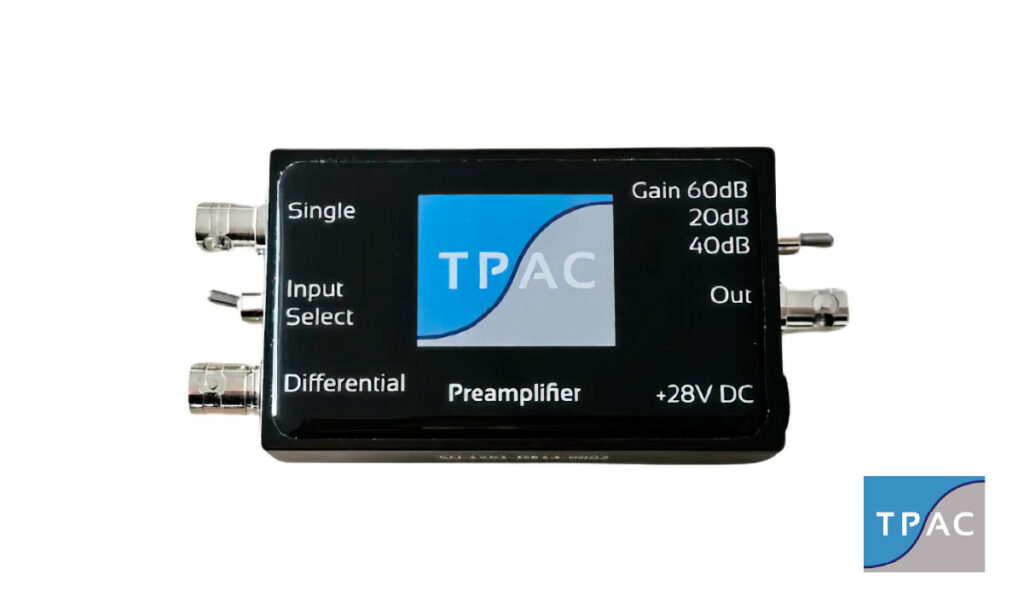

低ノイズで微小な信号の増幅を実現するプリアンプ
用途例：高減衰材探傷

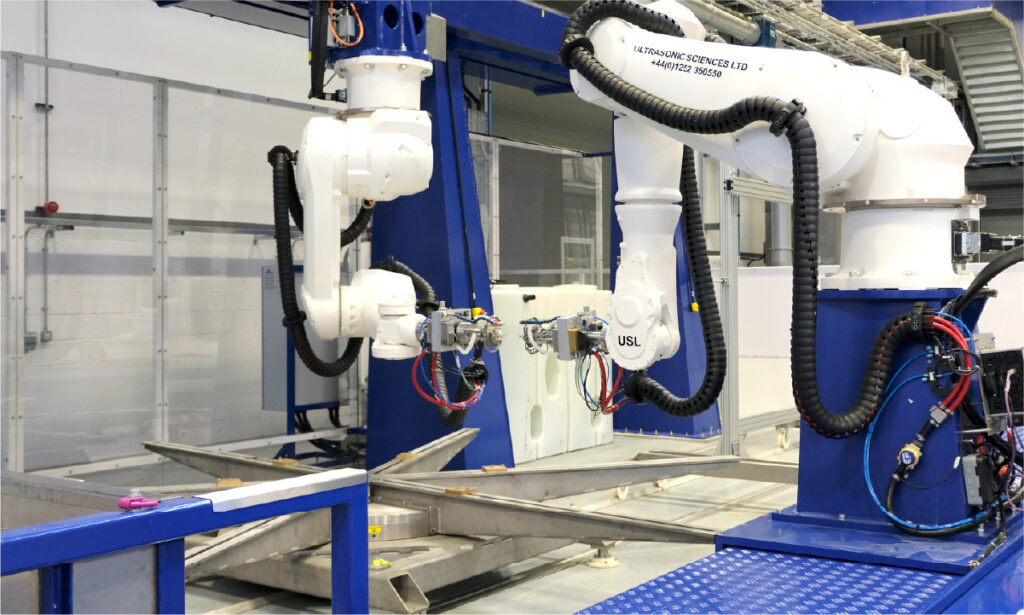

TPAC社製品は協働ロボットと高い互換性があります。
協働ロボットの位置座標を高精度で連携することで従来困難だった自動化、半自動化に貢献することができます。

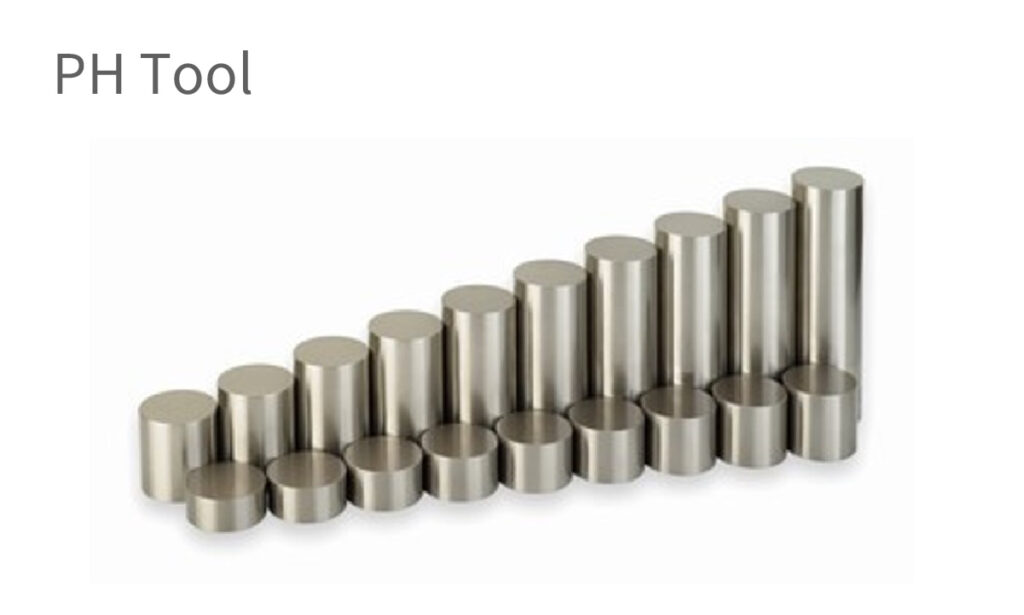

航空機用の超音波校正用試験片などで用いられているASTM E127に基づいた標準試験片の加工も請け負っております。
円筒型の金属ブロックで構成され、片端に単一の平底穴（FBH）があけられています。
